前言：自从工作以来，就一直想拥有一个自己的私人服务器，去折腾各种各样的技术，云服务器一个是太贵，另一个是太麻烦，各种认证管的死死的，更不适合放一些私人的数据。于是最近终于在老婆的支持下，决定自组一台AIO级别的NAS服务器，并在这里持续记录搭建过程中踩过的坑。

功能需求

既然是DIY，那么一切都要围绕着自己的实际需求来选择，以解决当下痛点为首要条件，以未来真正有可能的需求为次要扩展条件，避免预算超支搞来一堆永远用不上的电子垃圾。那么我的需求如下(按优先级排序)：

must

• 价格：本次预算计划控制在8000以内满足基本框架，后续再根据使用情况添加。
• 颜值：不能太丑太大，尤其是那些刀片服务器外观或者黑色的大铁盒子，否则别想过老婆那关（itx/白色机箱）
• 静音：作为24小时运行的设备必须要像路由器一样在夜深人静时能够无感，毕竟有时也是要睡客厅的T_T（这也是选择全闪NAS的主要原因）
• 功耗：同样的作为私人服务器访问并不频繁，所以高功耗完全是在浪费电费（低功耗cup）
• 2.5G网口：目前新房还未交付，没有条件去做全链路光钎，所以只能用2.5G来尽量提高固态读写速度的利用
• 存储至少未来十年的家庭相册，也就是稳定性和容量的考虑，因此m.2固态不考虑，必须上企业级u.2固态

should

• 支持拓展10G光口，接入未来新家的光钎链路
• 半载双网口，充当软路由直连电视盒子等
• ddr5内存，在可能升级的硬件上还是尽量选择更新的技术，否则买备件也很累

硬件选择

CPU

i5 12600T

不论amd还是intel性能上肯定都是够用的，但是一直以来intel在功耗控制方面都更好，包括后续软件层面的虚拟化技术，因此就只在intel中进行挑选，在官网按照功耗排序最终可选的如下，最终考虑12代以上大小核以及其它配件兼容性选择i5 12600T：

主板

铭瑄z690i

cpu确定后主板范围就很明确了，可选系列有b660/z690/q670/w680/b760/z790；
根据双网口和其它的拓展性可以排除b660/b760系列，再看一下市场价格又排除q670/w680两个工作站主板，结论就是在各家的z690/z790中选一款最合适的itx主板。
结果万万没想到，双网口的板子少得可怜，只有华擎z790m-itx和铭瑄z690i，而且华擎双网口是2.5G+1G的组合，很好的避免了选择困难症，直接在海鲜市场入手了铭瑄z690i。

其实还有一块更牛逼的板子，永擎Z690D4ID-2T，自带oculink接口，但是太贵了，富哥可以一试

内存

*海盗船6600频率C32 32G 2**

目前ddr5内存价格并没有比ddr4贵很多，稳定性上海盗船还是比各种花里胡哨牌子好，一开始选了32G的，使用后发现还是不够用。

硬盘

系统盘：佰维 NV74001T 1
数据盘：intel P4510 4T 1(现在固态太贵了，暂时先买一块T_T)

既然计划上全闪，就得猛补一下相关的知识

首先搞清楚传输带宽速率的单位概念和换算：
1Gb/s=1Gbps(Giga bit per second)=1000Mbps=每秒传输1000兆个二进制位数
各个硬件速率中最常出现的单位，比如家里的千兆宽带就是1Gbps，大部分网卡也是，但是bit是计算机理解的单位，我们实际传输的数据比如一个英文字母是由每8个bit位组成的一个字节来表示，即：
1Gb/s=1000/8 MByte/s=125MB/s

硬盘接口演化

• sata：6Gb/s
  大部分消费级硬盘的接口，sata3协议
• sas：12Gb/s
  企业级硬盘接口，sas3协议兼容sata
• u.2：32Gb/s
  企业级固态硬盘接口，nvme协议不兼容sas、sata
  nvme协议走的是pcie通道，所以主板上的m.2接口可以等同于一条pcie x4通道，也可以通过转换插上网卡等pcie设备

PCIE接口演化

pcie的带宽一般用GT/s表示，因为编码关系，传输m个bit，实际需要m+n个bit，因此换算成Gb/s会略小一些，但这里暂且忽略这个差异

• PCIE 1.0×1：2.5Gb/s
• PCIE 2.0×1：5Gb/s
• PCIE 3.0×1：8Gb/s
• PCIE 4.0×1：16Gb/s
• PCIE 5.0×1：32Gb/s

其实4.0的设备都很贵了，目前市场上我们最多接触到的u2固态比如sn640都是pcie3.0的，接在pcie3.0 x4槽上就能跑满u.2的速率，当然实际能达到的速率还是取决于硬盘本身，基本能跑到2GB/s=16Gb/s，这就已经远远超出10G光钎网络了，更不用说2.5G网卡，因此作为网络存储nas买4.0的固态完全没有必要。

固态寿命

企业固态寿命常用的两个单位，其实就是按照颗粒的读写次数上限配合容量换算出容易理解的单位

• DWPD
  代表硬盘保修期内（一般五年），每天全盘写满的次数
• PBW
  代表总共可以写入多少PB=1024TB的数据，即PBW=容量3655*DWPD

比如intel P4510的寿命是1DWPD，作为nas这种读多写少的场景来说，我认为用个十年完全没问题，因为用满了肯定是加盘或者换了，不存在全删了重新写吧。

硬盘笼

intel A2U8X25S3PHS 8盘位2.5寸u.2/sas/sata硬盘笼

这款intel硬盘笼深得我心，毕竟这三种接口都是同一种物理形态，当然应该全兼容，是男人就全都要。

这款笼子的介绍可参考这篇：https://www.chiphell.com/thread-1999080-1-1.html

PCIE拆分卡

淘宝无品牌PLX8749芯片pcie 3.0拆分卡，带4个SFF8654 x8接口
由于intel硬盘笼使用8个oculink 8611接口，如果用原装的拆分卡就要8条oculink线，对于itx机箱的空间走线势必非常困难，因此8654一转二应该更好一些，其实最主要是原装卡贵啊。
对于拆分芯片的选择，理论上8747到8749都可以，但是8749带有4个dma芯片，可以直接访问内存，根据我先后两块8748和8749拆分卡的实测也表明对于拆分卡这类pcie设备在消费级主板使用时，8749芯片具有更好的兼容性，而8748存在无法分配BAR内存的问题(BAR 14: failed to assign [mem size 0x00200000])

拆分卡和各个接口说明：https://nga.178.com/read.php?tid=39133372
U2固态的一些介绍：https://www.chiphell.com/thread-2510826-1-1.html

机箱

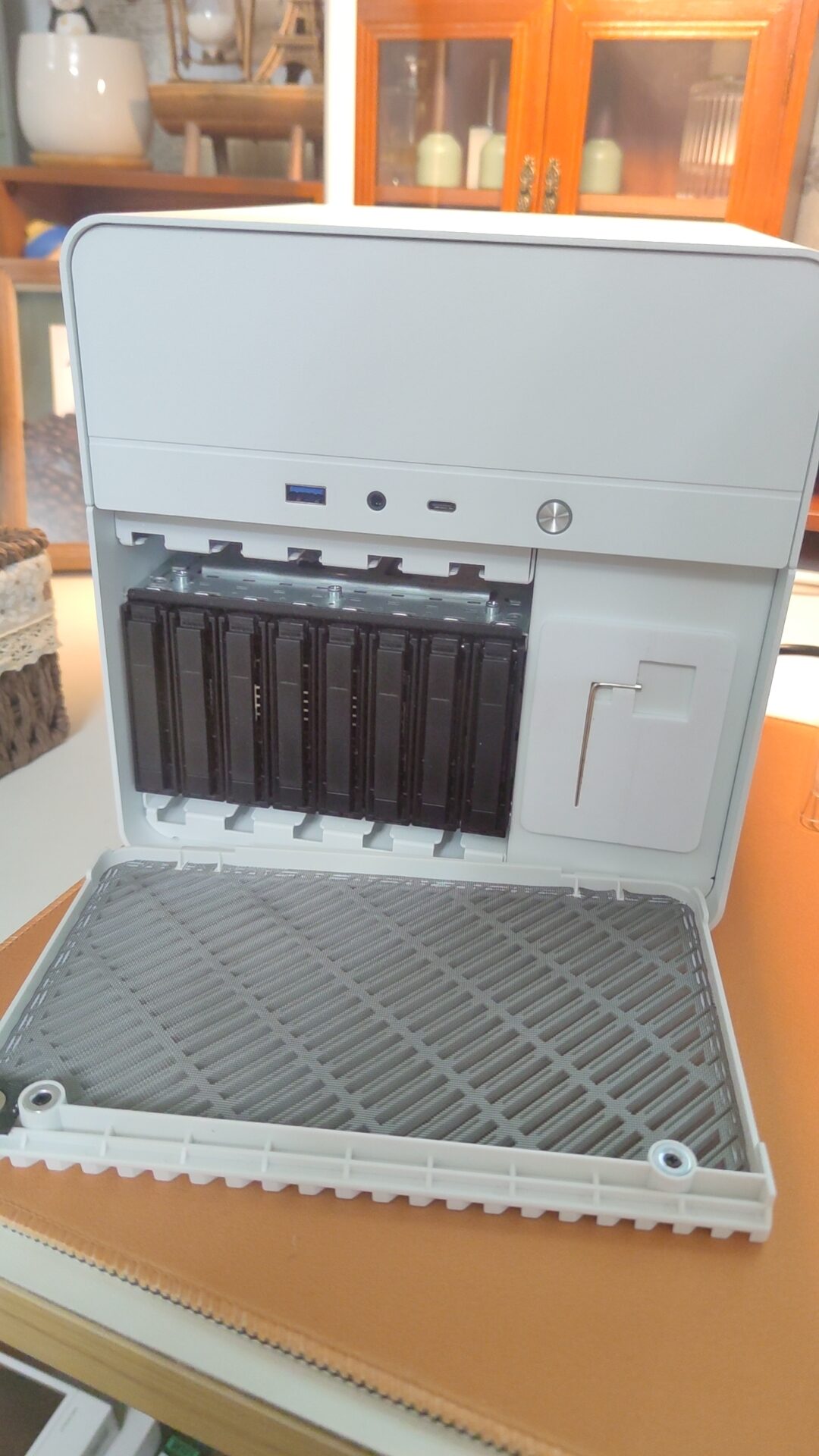

乔思伯N2

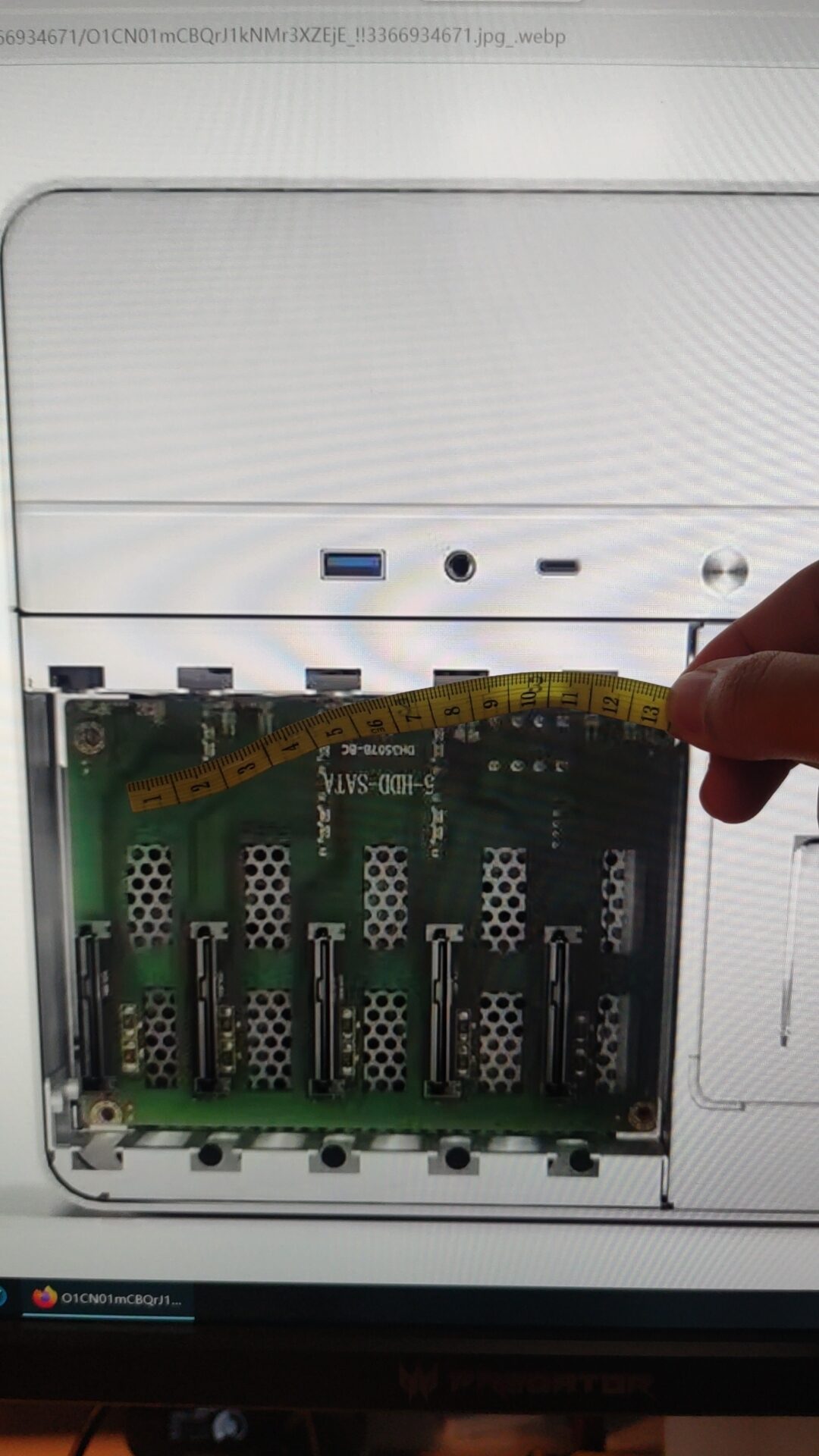

为了完美放置intel硬盘笼，我几乎量遍了市面上所有的成品nas机箱，最终只有这款乔思伯N2的5盘3.5寸硬盘仓能够刚好塞下，根据硬盘笼的尺寸14.4*8.4*14.8，其实是符合光驱位的尺寸的，毕竟是服务器产品，刚好等于双光驱位的大小，但是目前除了银欣一款老大黑的机箱基本没有光驱预留了。

电源

TT钢影450w SFX电源
电源没什么好说的，就是根据机箱支持的类型选择一款口碑好的

定制电源线

纯粹为了走线方便和些许颜值

散热

利民 apx90：cpu散热
猫头鹰 NF-A9x14：替换利民风扇

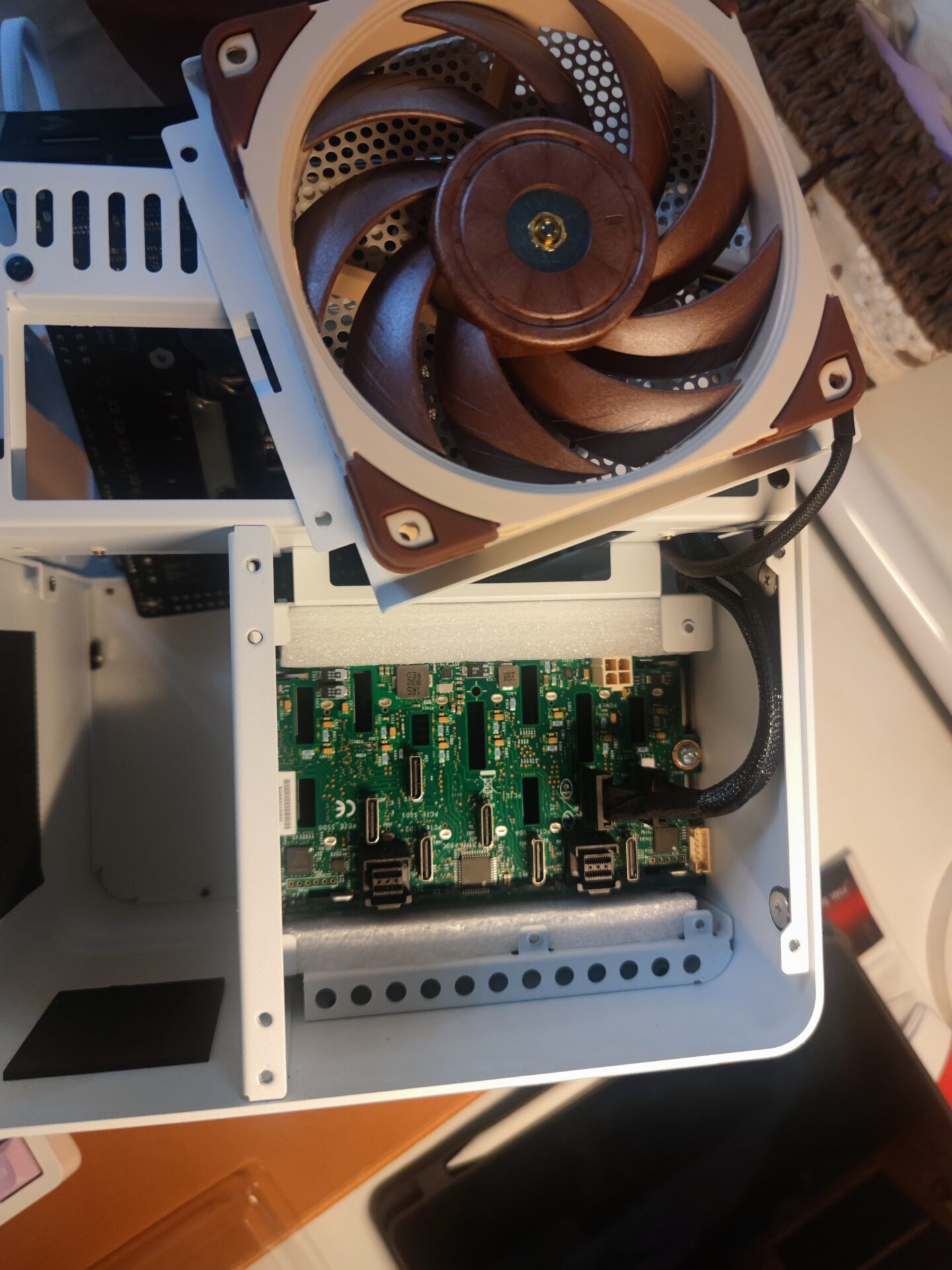

猫头鹰 NF-A12x25：机箱风扇用于硬盘笼散热
猫头鹰 NF-A4x10：用于pcie拆分卡散热

猫扇属实无敌，机箱噪音几乎听不到了。

交换机、网卡

兮克SKS1200-4GPY2XF：4个2.5G口+2个10G光口，满足现在和未来的需求
DIEWU txa301 2.5G网卡
为了充分利用2.5G网口的带宽，给主力机也扩展了一张2.5G网卡，通过一台2.5G交换机与NAS互联

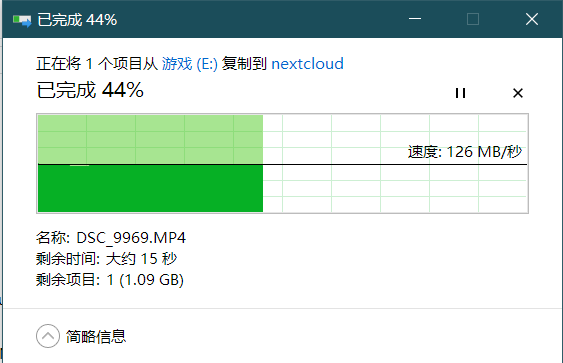

目前内网传输速度（2.5G网口）

总览

接下来介绍我在软件应用层面的搭建，踩了无数坑，可以说是从入门到入土，感兴趣的话欢迎留言收藏哦。
